Bremsbelag: Hayes HFX 9
L. Mikroskopaufnahme im Querschnitt
RE. Mikroskopaufnahme im Querschnitt
Chem. Verteilung: Kohlenstoff
Chem. Verteilung: Sauerstoff
Chem. Verteilung: Silizium
Chem. Verteilung: Calzium
Chem. Verteilung: Chrom
Chem. Verteilung: Eisen
Chem. Verteilung: Nickel
Chem. Verteilung: Kupfer
Chem. Verteilung: Zinn

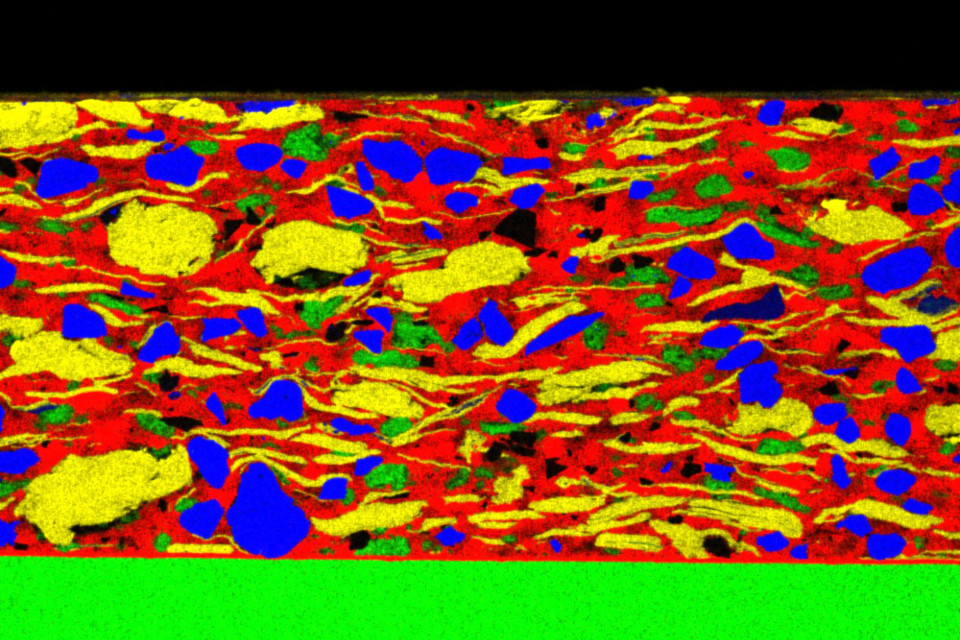

Den Aufbau eines Bremsbelages aus meiner alten Hayes HFX - 9 Scheibenbremsanlage am Mountainbike zeigen diese Bilder. Das große Hauptbild ist eine Überlagerung von vier Elementen (Kohlenstoff-gelb, Silizium-blau, Eisen-grün und Kupfer-rot) um die Verteilung im Verbund darzustellen. Abgesehen vom makroskopischen Foto sind die restlichen Bilder alle im Querschnitt bei einer 50-fachen Vergrößerung aufgenommen worden.
